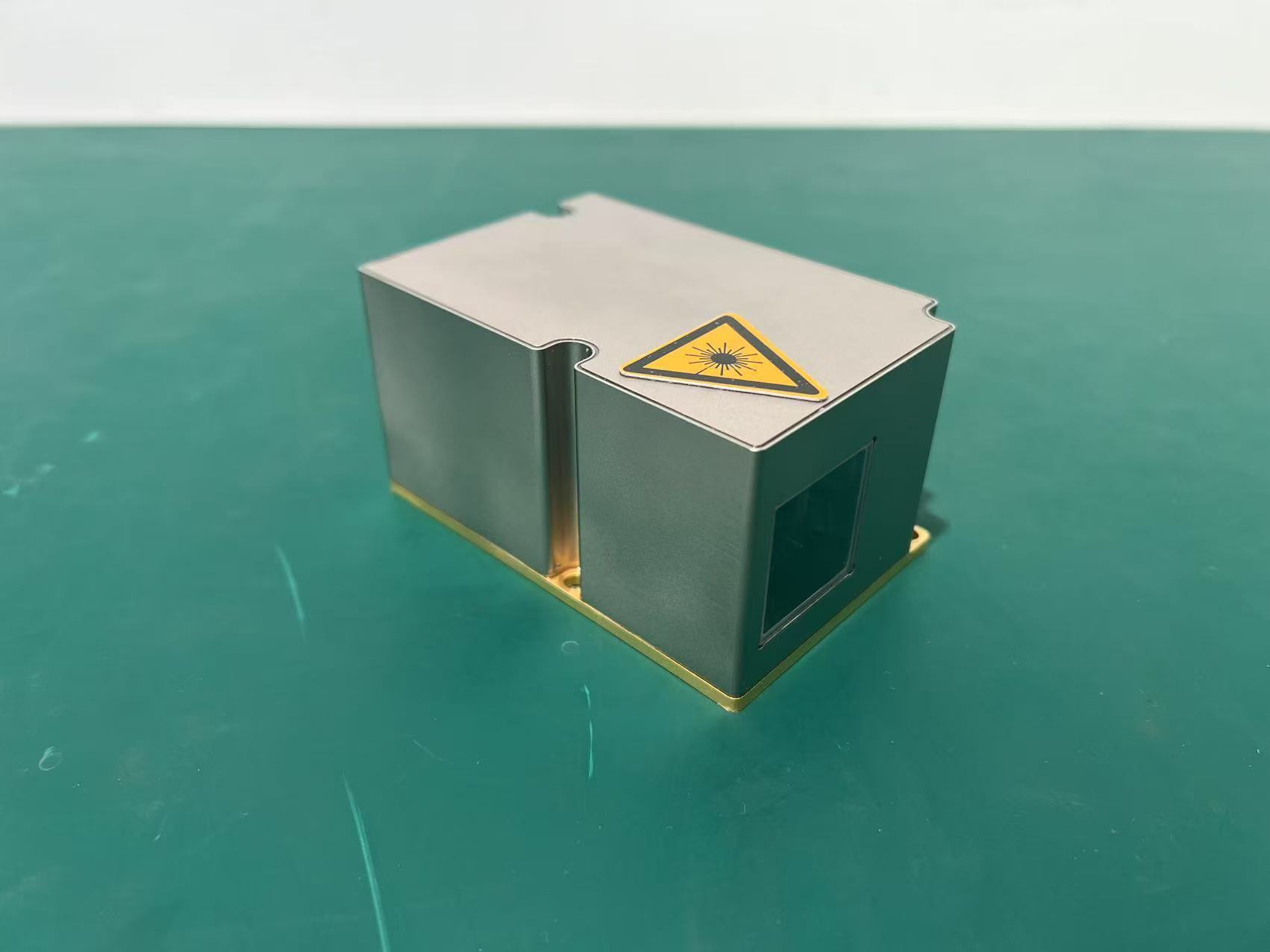

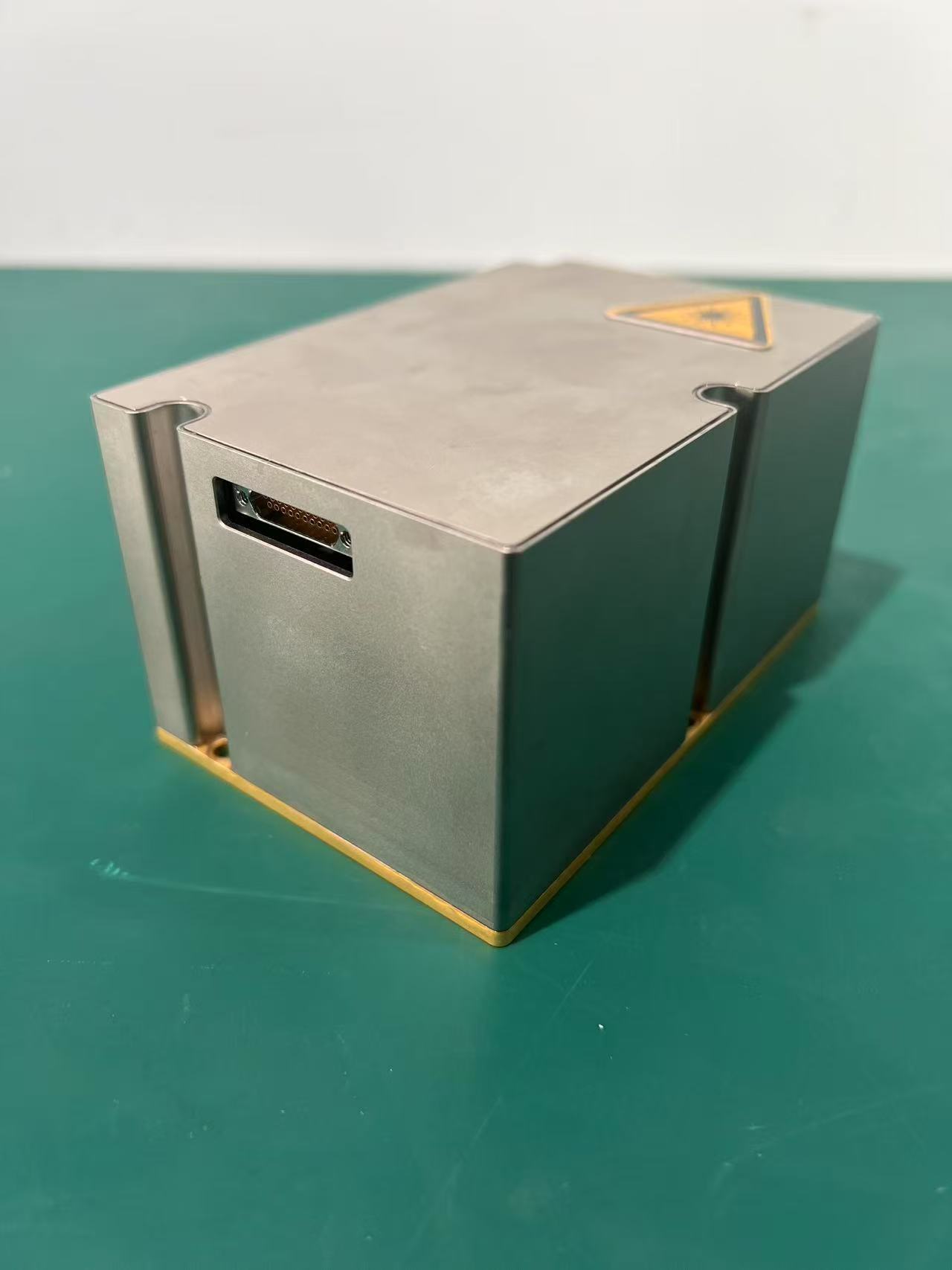

60mj激光测照器轻量化
相关产品
RELATED PRODUCTS
NS8025激光照射器80mj
型号：
60mj激光测照器轻量化
型号：
详细介绍
产品描述
Night Star 系列激光测照器采用专利的激光技术可在各种恶劣 环境下实现高可靠高稳定的激光输出，可对各种激光制导武器系统 提供稳定、高精度的激光导引，从而实现对目标的精确打击。
Night Star 系列激光测照器基于先进热管理技术的小型轻量化 设计，可满足各种对体积重量有严格要求的军用光电平台。
产品功能
l 激光测距功能 ：激光测距实时上报距离值，APD 闭锁保护功能，距离选通功能
l 激光照射功能 ：能以规定内、外同步编码方式进行激光照射 ，激光照射延迟功能 ，激光信号同步输出功 能
l 自检功能 ：设备内部状态自检功能，激光脉冲计数功能 ，设备状态监控功能， 电源保护功能
l 控制功能： 串口控制，接收和响应上位机总线指令 ，一键复位功能 ，编码自毁功能 ， 串口在线升级功能
技术参数
类型 | NS-2050 | NS-4040 | NS-6030 | NS-8025 |
波长 | 1064 nm | 1064 nm | 1064 nm | 1064 nm |
能量 | 20 mJ | 40 mJ | 60 mJ | 80 mJ |
启动时间 | Plug-and-Play | |||
能量波动范围 | ≤5%，主动能量监控闭环控制技术 | |||
脉冲宽度 | 15±5 ns | 15±5 ns | 15±5 ns | 15±5 ns |
测距范围 （能见度不小于 10km， 对 等 效 尺 寸 2.3m×2.3m 目标，目标反射率大于 20%） |
≥5 km |
≥7 km |
≥9 km |
≥10 km |
测距精度 | ± 5 m | ± 5 m | ± 5 m | ± 5 m |
照射距离 | ≥2 km | ≥4 km | ≥6 km | ≥8 km |
编码精度 | ≤2 µs | ≤3 µs | ≤4 µs | ≤5 µs |
发散角 | ≤0.5 mrad | ≤0.4 mrad | ≤0.3 mrad | ≤0.25 mrad |
照射频率 (Base) | 20 Hz | 20 Hz | 20 Hz | 20 Hz |
激光编码 | 精确频率码 变间隔码 伪随机码 | |||
体积( mm) | 88×60×52 | 98×65×52 | 108×70×55 | 110×73×60 |
重量 | 500 g | 600 g | 700 g | 800 g |
照射持续时间 | 长照射：工作 60s，休息 60s，2 轮 | |||
连续测距持续时间 | 5min（1Hz），2min（5Hz） | |||
使用温度范围 | -40℃~+ 60℃ | |||
使用寿命 | 使用寿命长，可达 200 万次（能量下降 10%以内）以上 | |||
光轴稳定性 | 光轴稳定性提升至 0.03mrad 以内：动态热稳腔技术 | |||
功耗 | 平均≤15W 待机≤5W 峰值电流≤3A | 平均≤25W 待机≤5W 峰值电流≤3A | 平均≤35W 待机≤5W 峰值电流≤4A | 平均≤45W 待机≤5W 峰值电流≤4A |
异步串行通信标准 | RS-422（可定制 RS232 & TTL Interfaces） | |||
波特率 | 115200bps | |||
可定制范围 | 能量 | 20mJ～300mJ | ||
发散角 | 0.1 mrad～3 mrad | |||
异性包络 | ||||
通信串口 | RS-422 、 RS232 、TTL | |||
系统配置和本地化要求可以完全定制。
