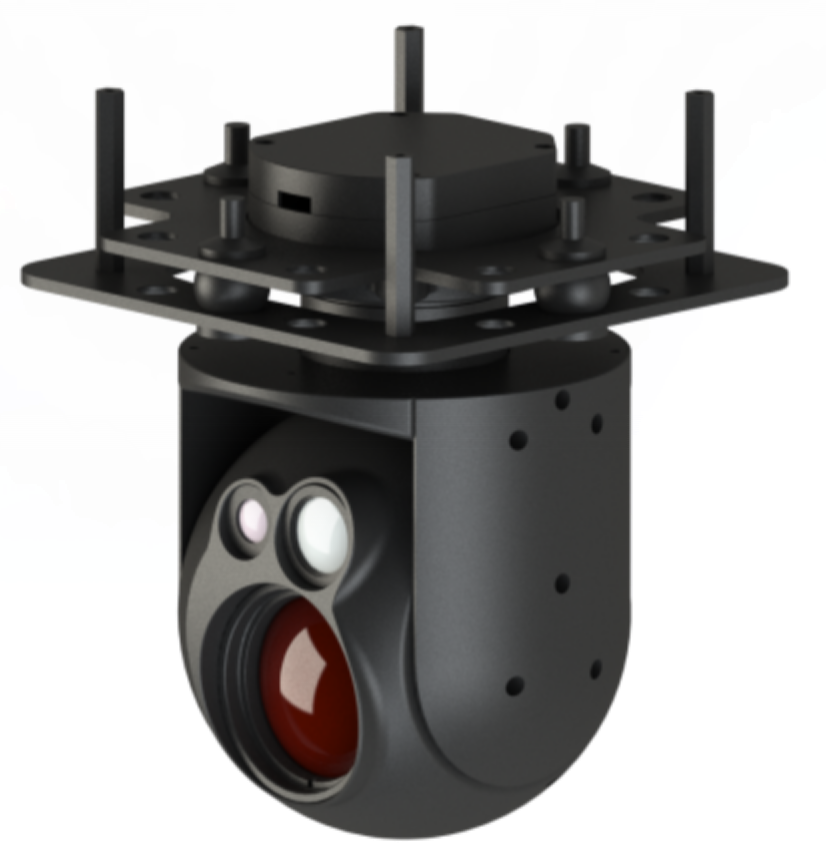

DYD415S90G645双轴云台相机

产品描述:

DYD415S90G645是一款集成两路可见光相机的三光两轴增稳小吊舱,其一路 800万像素,一路 200 万像素。35mm 焦距 640512 热成像模块。具有稳定性高、体积小、 重量轻、功耗低的特点;系统支持网络 RTSP 码流输出,三路视频流可画中画合成输出,支持多种画中画模式,本地TF 卡双路同步录像拍照。 串口、网络、S.BUS 均可对相机及云台进行控制,支持 9 倍数字变焦。可见光 的焦距分别为 35mm 及 6mm。

详细介绍

技术指标

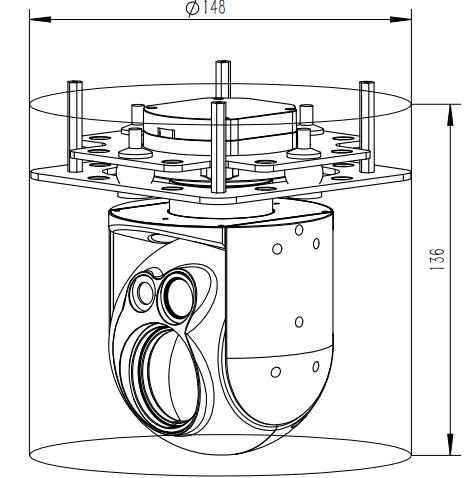

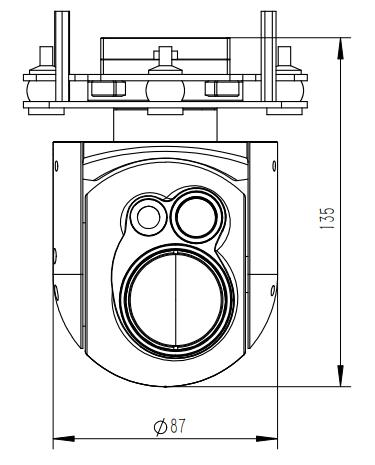

平面尺寸图
功能特点
资料下载



电压

DC12V-26.2V需注意电源瞬时电压不能超过 27V

功率

动态6.4w

工作特性

俯仰角动作范围

-20°~+180°

航向角动作范围

无限位

俯仰与横滚方向角度抖动量

±0.02°

水平方向角度抖动量

±0.03°

一键回中功能

一键自动快速回归初始位置

云台控制速度可调

云台转动时基于当前速度模式及可见光相机倍数进行速度自适应

控制方式

支持网络IP、串口、SBUS控制(可选配PWM控制)

4K相机参数

CMOS大小

CMOS SENSOR像素:800万像素

数字变焦

支持7倍数字变焦

压缩存储模式

H264,H265,视频流本地TF卡存储4K

视场角(FOV)

35mm镜头,FOV:10.1°x7.6°

1080P相机参数

CMOS大小

CMOSSENSOR像素:200万像素

数字变焦

支持9倍数字变焦

压缩存储模式

H264,H265,视频流本地TF卡存储1080p

视场角(FOV)

6mm镜头,FOV:60°x43°

热成像

分辨率

640×512pixel

像元间距

12μm

类型

非制冷氧化钒

波长范围

8~14μm

热灵敏度(NETD)

≤50mk@25℃@F1.0

视频输出

网络IP输出

视场角

45mm镜头,FOV:9.8°×7.8°

全局测温

支持全局测温,选配全像素温度保存功能

识别跟踪

最小跟踪目标大小

16×16像素

最大跟踪目标大小

256×256像素

最长遮挡时间

2秒

支持最大的速度

50像素/每帧

最多识别数量

100个

识别的类别

人和车

最小可以识别的大小

16×16像素

网络输出模式

1080P 30fps/4K 30fps

尺寸

φ:148mm     H:136mm

工作环境

-10℃ to +55℃/20% to 80%RH

储藏环境

-20℃ to +60℃/20% to 95%RH

主要应用

无人机航拍

重量

510±10g









Ø4K 可见光+1080P 可见光

Ø640×512 热像仪

Ø网络IP输出

Ø支持 9 倍数字变焦

Ø两轴自增稳

Ø网络、串口、S.BUS 控制

Ø多画中画模式

ØTF 卡双录,网络读写
