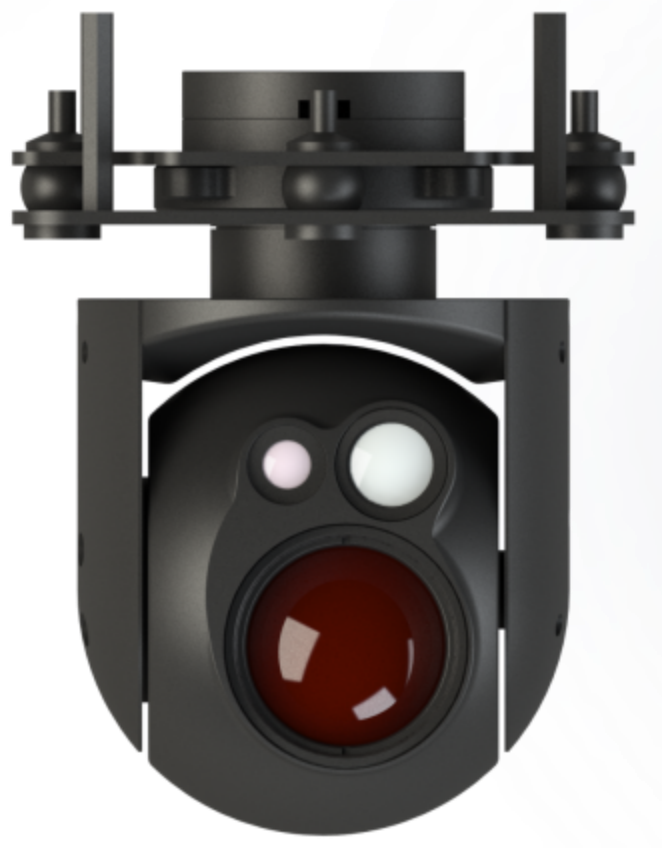

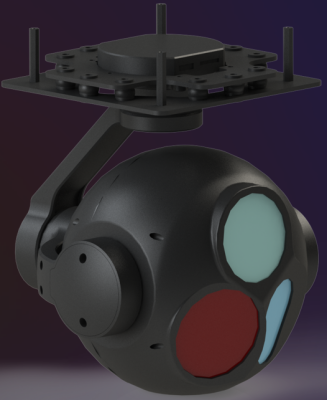

SF-DH380A型光电吊舱

产品描述:

SF-DH380A型光电吊舱可利用红外、光学等多种手段对战场实施昼夜侦察监视,对地面目标进行搜索、跟踪、定位,引导激光制导武器打击目标,在火力打击后对炸点毁伤效果进行评估,是信息化条件下执行精确打击任务的重要机载侦察装备。

详细介绍

技术指标
主要功能
类目三
类目四



系统指标

回转范围

方位360°连续

俯仰

-20°~+110°(水平向前为0°,上正下负)

最大搜索角速度

≥60°/s

最大跟踪角速度

≥10°/s

稳定精度

≤25μrad(RMS)

跟踪精度

≤0.1mrad(RMS)

电源

28VDC

功耗

<200W(无激光照射),<600W(激光照射)

重量

<40kg

尺寸

Φ380mm×272.9mm

环境适应性

工作温度

-40℃~+60℃

贮存温度

-50℃~+70℃

可见光成像

分辨率

1920×1080

波长

0.4μm~0.9μm

作用距离

探测距离:≥18km;识别距离:≥15km

(能见度不小于23km,相对湿度不大于70%,对4m×6m目标)

红外热成像

分辨率

640×512

波长

3μm~5μm

作用距离

探测距离:≥18km;识别距离:≥14km

(能见度不小于23km,相对湿度不大于70%,目标与背景温差5K的条件下对4m×6m的目标)

激光照射

工作波段

1.064μm

脉冲能量

≥110mJ

测距范围

100m~20000m

注:系统配置及国产化要求均可定制




Ø具有高精度视轴稳定功能;

Ø具有可见光与红外侦察功能;

Ø具有激光测距、激光制导功能;

Ø具备手动模式、锁定模式、扫描模式和自动跟踪等模式;

Ø具有多目标检测和提示功能;

Ø具有根据载机信息完成目标定位和地理指引的功能;

Ø具有高清图像录制功能
